| Type |
Funktionsbaustein |
| Input ESR_0..7 |
ESR_DATA (ESR_Eingänge) |
| RST |
BOOL (Asynchroner Reset Eingang) |
| Output ESR_OUT |
ESR_DATA (Array mit dem ESR-Protokoll) |
| IN/OUT POS |
INT (Position des neusten ESR Protokolls im Array) |
|
ESR_COLLECT sammelt ESR-Daten von bis zu 8 ESR-Bausteinen und speichert das Protokoll in einem Array. Der Ausgang POS zeigt an, an welcher Position des Arrays ESR_OUT sich die momentan letzte ESR-Meldung befindet. Sammelt der Baustein mehr als 64 Meldungen, so werden die Meldungen verworfen und bei Position 0 neu begonnen. Mit dem Asynchronen Reset Eingang kann der Baustein jederzeit zurückgesetzt werden. Durch einen Reset werden alle gesammelten Reset Daten gelöscht und der Positionszeiger auf -1 gestellt. Der Baustein sammelt Daten im Ausgangsarray ESR_OUT und setzt POS auf die letzte aktuelle Position des Arrays die Daten enthält. Wenn keine Meldungen anstehen bleibt POS auf -1. Werden die Ausgangsdaten ausgelesen, muss die Variable POS auf -1 gesetzt werden, oder falls nur teilweise ausgelesen wird kann POS auf den letzten gültigen Wert gesetzt werden. |
|

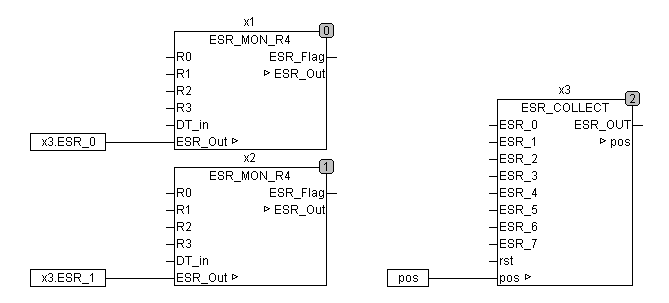

Das folgende Beispiel demonstriert, wie ESR_COLLECT mit ESR-Bausteinen zusammen geschaltet wird. |
| Der Ausgang ESR_OUT setzt sich wie folgt zusammen |
|
| Die ESR Daten enthalten folgende Informationen |
|
| ESR_DATA .TYP |
Datentyp siehe vorstehende Tabelle |
| ESR_DATA .ADRESS |
bis zu 10 Zeichen langer String Bezeichner |
| ESR_DATA .DS |
Datums Stempel von Typ DATATIME |
| ESR_DATA .TS |
Zeitstempel vom Typ TIME (SPS Timer) |
| ESR_DATA .DATA |
bis zu 8 Byte Datenblock |
