Hyst 1

Type Funktionsbaustein

Input IN	REAL (Eingangswert)
HIGH	REAL (oberer Schwellenwert)
LOW	REAL (unterer Schwellenwert)
Output Q	BOOL (Ausgangssignal)
WIN	BOOL (zeigt an, dass In zwischen LOW und HIGH liegt)
	HYST_1 ist ein Hysterese Baustein der mit oberen und unterem Limit arbeitet. Der Ausgang Q wird nur dann TRUE, wenn das Eingangssignal an IN den Wert HIGH überschritten hat. Es bleibt dann solange TRUE, bis das Eingangssignal wieder LOW unterschreitet und Q FALSE wird. Ein weiterer Ausgang WIN zeigt an, ob sich das Eingangssignal zwischen LOW und HIGH befindet.

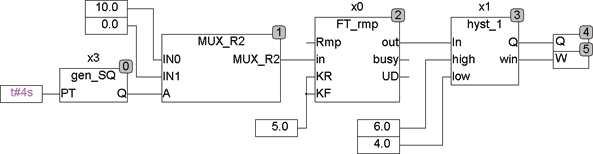

	Das folgende Beispiel zeigt eine Dreiecksgenerator mit nachgeschalteten Hysterese Baustein HYST_1.

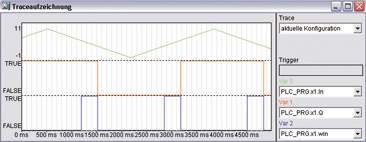

	Die grüne Kurve zeigt das Eingangssignal, Rot den Hysterese Ausgang und Blau den WIN Ausgang.
