Delay 4
Type Funktionsbaustein¶
| Input IN | REAL (Eingangswert) |
| Output OUT1 | REAL (um 1 Zyklus verzögerter Ausgangswert) |
| OUT2 | REAL (um 2 Zyklen verzögerter Ausgangswert) |
| OUT3 | REAL (um 3 Zyklen verzögerter Ausgangswert) |
| OUT4 | REAL (um 4 Zyklen verzögerter Ausgangswert) |
| DELAY_4 verzögert eine Eingangssignal um maximal 4 Zyklen. An den Ausgängen Out1..4 stehen die letzten 4 Werte zur Verfügung. Out1 ist um einen Zyklus verzögert, Qut2 um 2 Zyklen, Out3 um 3 Zyklen und Out4 um 4 Zyklen. |

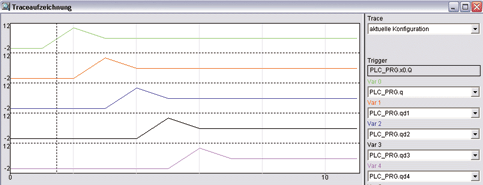

Beispiel:

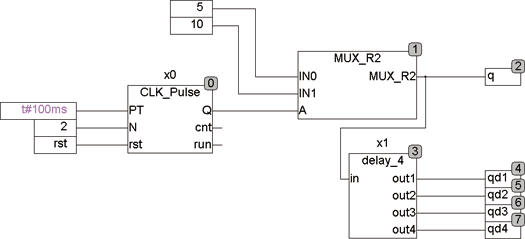

Beispiel:
