Hyst 3

Type Funktionsbaustein

Input IN	REAL (Eingangswert)
HYST	REAL (Breite der Hysterese)
VAL1	REAL (Mittelwert der Hysterese 1)
VAL2	REAL (Mittelwert der Hysterese 2)
Output Q1	BOOL (Ausgangssignal 1)
Q2	BOOL (Ausgangssignal 2)
	HYST_3 ist ein Dreipunktregler. Der Dreipunktregler besteht aus 2 Hysteresefunktionen. Q1 ist eine Hysterese mit val1 als Schwellenwert und HYST als Hysterese. Q1 wird TRUE, wenn IN kleiner ist als VAL1 – HYST / 2 und wird FALSE, wenn IN größer ist als VAL1 + HYST / 2. Q2 funktioniert analog mit Val2. Der Dreipunktregler wird vor allen dann eingesetzt, wenn man motorische Klappen steuert, die dann mit Q1 auf und mit Q2 ab gesteuert werden. Ist der Wert von IN zwischen VAL1 und VAL2 bleiben beide Ausgänge FALSE und der Motor bleibt stehen.

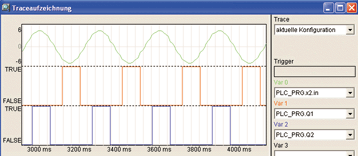

Folgendes Beispiel zeigt den Signalverlauf an einem 3-Punkt Regler
