Sh

Type Funktionsbaustein

Input IN	REAL (Eingangssignal)
CLK	BOOL (Takteingang)
Output OUT	REAL (Ausgangssignal)
TRIG	BOOL (Trigger Output)
	SH ist ein Sampleand Hold Baustein. Er speichert bei jeder steigenden Flanke von CLK das Eingangssignal IN am Ausgang OUT. Nach jedem update von OUT bleibt TRIG für einen Zyklus TRUE.

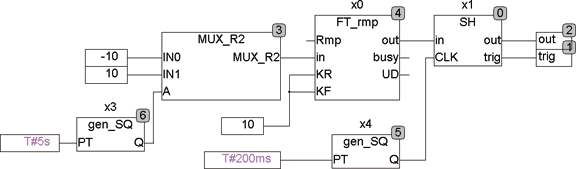

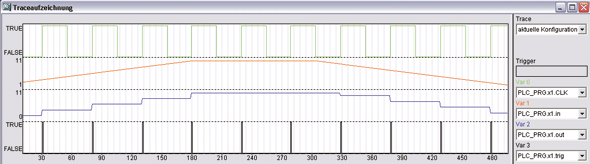

Das Folgende Beispiel erläutert die Funktionsweise von SH
