Clk pulse

Type Funktionsbaustein

Input PT	TIME (Zykluszeit)
N	INT (Anzahl der zu erzeugenden Impulse)
RST	BOOL (Reset)
Output Q	BOOL (Taktausgang)
CNT	INT (Zähler der Ausgangsimpulse)
RUN	BOOL (TRUE, wenn Pulsgenerator läuft)
	CLK_PULSE erzeugt eine definierte Anzahl von Taktimpulsen mit einem programmierbaren Tastverhältnis. PT legt das Tastverhältnis fest und N die Anzahl der zu erzeugenden Impulse. Durch einen Reset Eingang RST kann der Generator jederzeit erneut gestartet werden. Der Ausgang CNT zählt die erzeugten Impulse und RUN = TRUE zeigt an, dass der Generator noch Impulse generiert. Ein Eingangswert N = 0 erzeugt eine unendliche Impulsfolge, Die Maximale Anzahl der Impulse ist auf 32767 begrenzt.
	Das folgende Beispiel zeigt eine Anwendung von CLK_PULSE zur Erzeugung von 7 Impulsen mit einem Tastverhältnis von 100ms.

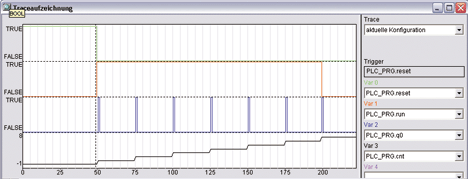

	Die Traceaufzeichnung zeigt, wie der RESET (Grün) inaktiv wird und dadurch RUN (Rot) aktiv wird. Der Generator erzeugt dann 7 Impulse (Blau), wie am Eingang N spezifiziert. Der Ausgang CNT zählt dabei von 1 beim ersten Puls nach 7 beim letzten Puls. Nach Ablauf der Sequenz wird RUN wieder inaktiv und der Zyklus ist beendet, bis er durch einem neuen Reset wieder gestartet wird.
