Sh t

Type Funktionsbaustein

Input IN	REAL (Eingangssignal)
E	BOOL (enable Signal)
Output OUT	REAL (Ausgangssignal)
	SH_T ist ein transparenter Sampleand Hold Baustein. Das Eingangssignal in ist solange am Ausgang verfügbar, wie E gleich TRUE ist. Mit einer fallenden Flanke von E wird der Wert von in am Ausgang OUT gespeichert und bleibt solange bestehen bis E wieder TRUE wird und dadurch wieder in auf OUT geschaltet wird.

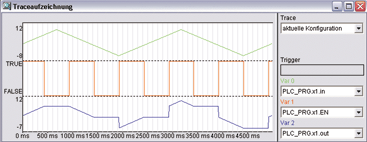

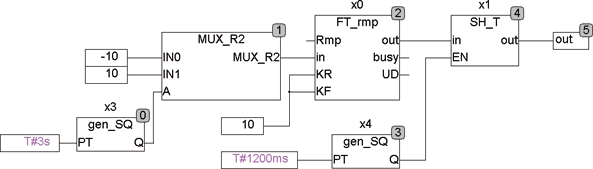

Das folgende Beispiel verdeutlicht die Arbeitsweise von SH_T
