Rmp soft

RMP_SOFT

Type	Funktionsbaustein
Input IN	BOOL (Freigabeeingang)
VAL	Byte (Maximaler Ausgangswert)
Output OUT	Byte (Ausgangssignal)
	RMP_SOFT glättet die Rampen eines Eingangssignals VAL. Das Signal Out folgt dem Eingangssignal VAL, wobei sowohl Anstiegszeit wie auch Abfallzeit durch PT_ON und PT_OFF begrenzt werden können. Die Anstiegszeit und Abfallzeit der Rampen sind durch Setup-Parameter im Modul RMP_SOFT definiert. Die Setup-Zeit PT_ON Gibt an, wie lange die Rampe von 0..255 dauert. Eine Rampe die durch VAL begrenzt ist, ist entsprechend kürzer. PT_OFF definiert entsprechend die fallende Rampe. Wird der Eingang IN auf FALSE gesetzt entspricht dies einem VAL Wert von 0, somit kann durch schalten des Eingangs IN zwischen 0 und VAL umgeschaltet werden.
Setup PT_ON	TIME (Anstiegszeit, Default ist 100 ms)
PT_OFF	TIME (Abfallzeit, Default ist 100 ms)

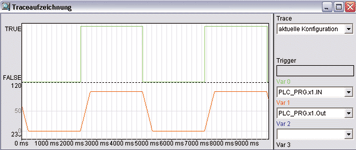

Beispiel:

Beispiel:
