Sh 1

Type Funktionsbaustein

Input IN	REAL (Eingangssignal)
PT	TIME (Abtastzeit)
Output OUT	REAL (Ausgangssignal)
TRIG	BOOL (Trigger Output)
	SH_1 ist ein Sampleund Hold Baustein mit einstellbarer Abtastzeit. Er speichert alle PT das Eingangssignal IN am Ausgang OUT. Nach jedem update von OUT bleibt TRIG für einen Zyklus TRUE.

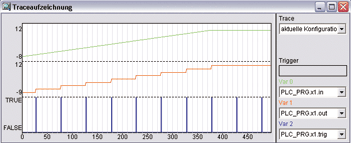

Das Folgende Beispiel erläutert die Funktionsweise von SH_1
