Offset
OFFSET¶
| Type | Funktion |
| Input X | REAL (Eingangssignal) |
| O1 | BOOL (Enable Offset 1) |
| O2 | BOOL (Enable Offset 2) |
| O3 | BOOL (Enable Offset 3) |
| D | BOOL (EnableDefault) |
| Output | REAL (Ausgangswert mit Offset) |
| Setup Offset_1 | REAL (Offset der addiert wird, wenn O1=TRUE) |
| Offset_2 | REAL (Offset der addiert wird, wenn O2=TRUE) |
| Offset_3 | REAL (Offset der addiert wird, wenn O3=TRUE) |
| Offset_4 | REAL (Offset der addiert wird, wenn O4=TRUE) |
| Default | REAL (Wird anstelle von X verwendet, wenn D=TRUE) |
| Die Funktion Offset addiert verschiedene Offsets zu einem Eingangssignal abhängig vom Binären Wert an O1 .. O4. Die Offsets können einzeln oder gleichzeitig addiert werden. Mit dem Eingang D kann ein Default-Wert anstelle des Eingangs X auf den Addierer geschaltet werden. Die Offsets und der Default-Wert werden über Setup-Variablen definiert. | |

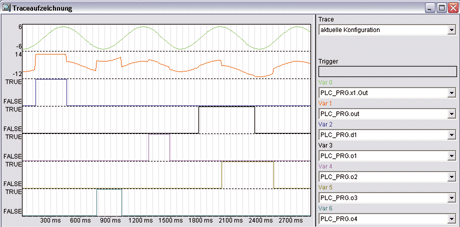

| Das folgende Beispiel verdeutlicht die Funktionsweise von Offset |
