Sys log
SYS_LOG¶
| Type Funktionsbaustein | |
| IN_OUT IP_C | IP_C (Parametrierungsdaten) |
| S_BUF | NETWORK_BUFFER (Sendedaten) |
| R_BUF | NETWORK_BUFFER (Empfangsdaten) |
| INPUT ACTIVATE | BOOL (positive Flanke startet die Abfrage) |
| LDT | DT (Lokalzeit) |
| SERVER_IP4 | DWORD (IP-Adresse des SYS-LOG Servers) |
| PORT | WORD (Port-Nummer des SYS-LOG Servers) |
| FACILITY | BYTE (spezifiziert den Dienst oder die Komponente) |
| SEVERITY | BYTE (Klassifizierung des Schweregrades) |
| TAG | STRING(32) (Prozessname , ID etc. ) |
| HOSTNAME | STRING (Name oder IP-Adresse des Senders) |
| MESSAGE | STRING(STRING_LENGTH) (Nachrichtentext) |
| OPTION | BYTE (diverse ) |
| OUTPUT DONE | BOOL (Abfrage ohne Fehler beendet) |
| ERROR | DWORD (Fehlercode) |
| SYSLOG ist ein Standard zur Übermittlung von Meldungen in einem IP-Rechner-Netzwerk. Das Protokoll ist dabei sehr einfach aufgebaut – der Client sendet eine kurze Textnachricht an den SYSLOG-Empfänger. Der Empfänger wird auch als "syslog daemon" oder "syslog server" bezeichnet. Die Meldungen werden mittels UDP-Port 514 oder über TCP-Port 1468 gesendet und enthalten die Nachricht im Klartext. SYSLOG wird typischerweise für Computersystem-Management und Sicherheits-Überwachung benutzt. Damit ermöglicht es die leichte Integration von verschiedensten LOG-Quellen auf einen zentralen SYSLOG-Server. Die Server-Software gibt es für alle Plattformen mitunter auch als Free / Shareware. Unix bzw. Linux-Systeme haben einen SYSLOG-SERVER schon integriert. Durch eine positive Flanke von ACTIVATE wird aus den Parametern LDT, FACILITY, SEVERITY, TAG, HOSTNAME,MESSAGE eine SYSLOG-Nachricht generiert und an die SERVER_IP4 Adresse gesendet. Mittels OPTION können noch diverse Eigenschaften gesteuert werden (Siehe Tabelle OPTION). Nach erfolgreichen Versenden wird DONE=TRUE, ansonsten wird bei ERROR die konkrete Fehlermeldung ausgegeben (Siehe ERROR von Baustein IP_CONTROL). | |
| FACILITY,SEVERITY,TIMESTAMP,HOSTNAME,TAG,MESSAGE |
Beispiel:
Beispiel:
MAIL.ERR: Sep 10 08:31:10 149.100.100.02 PLANT2_PLC1 This is a test message generated by OSCAT SYSLOG
Folgende OPTION können verwendet werden
Folgende Severity sind als Standard definiert:
Folgende Facility sind als Standard definiert:
Für allgemeine syslog-Nachrichten sind die Facility-Werte 16-23 vorgesehen (local0 bis local7). Es ist aber durchaus zulässig, auch die vordefinierten Werte 0 bis 15 für eigene Zwecke zu verwenden.
Mit Hilfe von Facility und Severity kann später auf den SYSLOG-Server (Datenbank) sehr leicht nach bestimmten Meldungen gefiltert werden, wie beispielsweise: "Erfasse alle Mailserver-Nachrichten vom Schweregrad error".

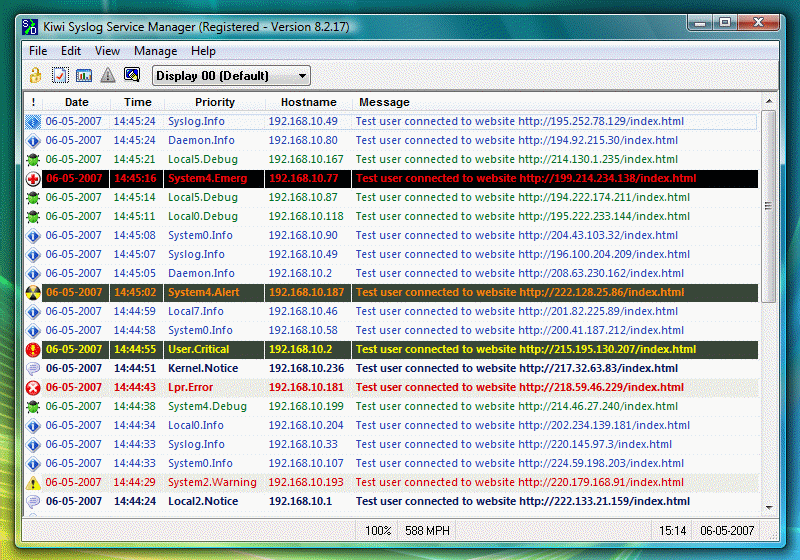

Beispiel (Screenshot) eines SYSLOG-Servers für Windows
| BIT | Funktion |
|---|---|
| 0 | FALSE = mit Facility,Severity-CodeTRUE = ohne Facility,Severity-Code |
| 1 | FALSE = mit RFC HeaderTRUE = ohne RFC Header (nur die MESSAGE alleine wird versendet) |
| 2 | FALSE = mit CR,LF am EndeTRUE = ohne CR,LF am Ende |
| 3 | FALSE = UDP ModusTRUE = TCP Modus |
| Severity | Beschreibung |
|---|---|
| 0 | Emergency |
| 1 | Alert |
| 2 | Critical |
| 3 | Error |
| 4 | Warning |
| 5 | Notice |
| 6 | Informational |
| 7 | Debug |
| Facility | Beschreibung |
|---|---|
| 00 | Kernel message |
| 01 | user-level messages |
| 02 | mail system |
| 03 | system daemons |
| 04 | security/authorization messages |
| 05 | messages generated internally by syslogd |
| 06 | line printer subsystem |
| 07 | network news subsystem |
| 08 | UUCP subsystem |
| 09 | clock daemon |
| 10 | security/authorization messages |
| 11 | FTP daemon |
| 12 | NTP subsystem |
| 13 | log audit |
| 14 | log alert |
| 15 | clock daemon |
| 16 | local10 |
| 17 | local11 |
| 18 | local12 |
| 19 | local13 |
| 20 | local14 |
| 21 | local15 |
| 22 | local16 |
| 23 | local17 |
